Q&A

Q1: ディスペンサとは、何ですか？
A1: 液体定量吐出装置全般をいいます。
弊社で製造販売しているディスペンサとは、液体を精度良く定量吐出するコントローラ及びその周辺機器を表しています。
エレクトロニクス分野のみならず医療、食品などあらゆる分野に普及しており、多種多様な使用目的に合わせたディスペンサシステムをご用意しております。

Q2

具体的なアプリケーションとしてはどんなものがありますか？

A2

下記のような定量塗布・吐出・充填の実績があります。

アプリケーションの詳しい紹介は
こちらのページをご覧ください

Q3

ディスペンサとはどのようなシステムになっているのでしょうか？

A3

制御方式により、流量制御方式と容積計量方式の2種類に大別できます。

液体材料を圧力容器に入れ、ディスペンサからの圧縮空気を直接材料に与え、吐出する方法(SYSTEM1、SYSTEM2)と、圧力容器内に充填された材料を与圧し、材料の流路を開閉することで吐出する方法(SYSTEM3、SYSTEM4)があります。

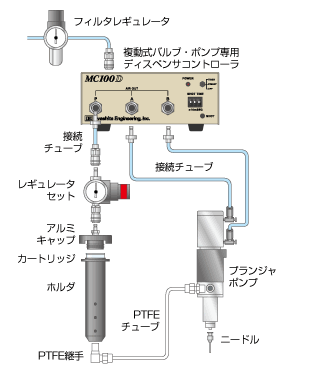

材料の粘度変化に左右されずプランジャにより容積を計量するため定量塗布が可能。

システム名	SYSTEM1	SYSTEM2	SYSTEM3	SYSTEM4	容積計量ポンプシステム	チュービングシステム
概要	バレル用 (～70mL)	カートリッジ他 (170, 340mL他)	バルブ (カートリッジ)	バルブ (タンク)	プランジャポンプ NEO-PUMP	ROLLMATIC DG
吐出精度	◎	○	○	○	◎	○
高速塗布性	◎	○	○	○	○	×
メンテナンス	◎	◎	○	○	○	◎
対応材料粘度 (mPa・s)	～100万	～100万	～30万	～10万	～20万	～1,000
自動機搭載	◎	◎	◎	◎	◎	◎

Q4

ディスペンサを搭載した自動機の製作は可能ですか？

A4

お客様のご要望に合わせて卓上型ロボットシステム・スタンドアローン式や全自動塗布システムなどの製作を承っております。

Q5: 塗布条件を複数メモリーできるディスペンサはありますか？
A5: ACCURA 9とACCURA 8DXは100チャンネル、ACCURA DGは500チャンネル分のデータ保存が可能です。
ACCURAシリーズ(ディスペンサ)のページへ

Q6: パソコンと接続してデータ管理を行いたいのですが、可能ですか？
A6: ACCURA 9とACCURA 8DXはRS232Cを使用して塗布データの読み出しや書き込みが可能です。またACCURA DGには専用のパソコン通信ソフトがあります。
ACCURAシリーズ(ディスペンサ)のページへ

Q7: 材料の減少による吐出バラツキを無くす方法はありますか？
A7: ACCURAシリーズは水頭差の影響を補う機能を搭載しています。

水頭差(空間容積差)によるバラツキとは...

バレル内の材料減少に伴い空間容積が増大するために、圧力波形に遅れが生じそれによって吐出量が減少する傾向があること。吐出精度にバラツキが出る要因となる。

水頭差による吐出圧力波形の遅れ

ACCURAシリーズによる補正(グラフ青線)

ACCURAシリーズには、バレル内材料の減少による吐出量のバラツキをIEI独自の圧力自動補正(日・米特許取得)によって解決するとともに、液ダレを防止するバキューム圧力の自動補正機能をも搭載した機種があります。

ACCURAシリーズ(ディスペンサ)のページへ
