全自動塗布装置

SYSTEM3300C

  • 塗布パターン描画ツールを標準搭載。カメラティーチングによる塗布プログラム簡単作成
  • ニードル交換時の芯ズレを自動キャリブレーション
  • ニードルクリアランス補正機能(変位センサにより補正)
  • 塗布軌跡をカメラ画像で確認できるシミュレーション機能
  • 塗布後の塗布状態をカメラで確認できる塗布確認機能(オプションで検査機能追加可能)
  • 全登録作業が対話式のため入力が簡易
  • お客様のアプリケーションに対応したディスペンスユニットを選定して搭載

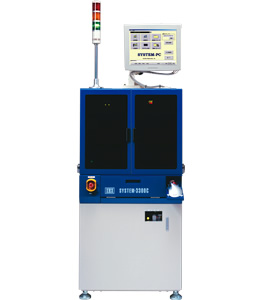

SYSTEM3300Cイメージ

仕様

対応基板サイズ 120 × 120mm
位置繰り返し精度 ±0.01mm
分解能 1μm
画像認識 グレーサーチ LED同軸落射照明
外形寸法 (W)680 × (D)1,022 × (H)1,445mm
(シグナルタワー・突起物除く。パスライン900mm時)
重量 約600kg
オプション ローダー・アンローダー仕様
ワークバキューム機能
ワークヒーター機能
塗布後検査機能
