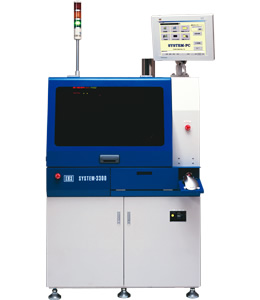

全自動塗布装置
SYSTEM3300
- 塗布パターン描画ツールを標準搭載。カメラティーチングによる塗布プログラム簡単作成
- ニードル交換時の芯ズレを自動キャリブレーション
- ニードルクリアランス補正機能(変位センサにより補正)
- 塗布軌跡をカメラ画像で確認できるシミュレーション機能
- 塗布後の塗布状態をカメラで確認できる塗布確認機能(オプションで検査機能追加可能)
- 全登録作業が対話式のため入力が簡易
- お客様のアプリケーションに対応したディスペンスユニットを選定して搭載
仕様
| 対応基板サイズ | 150 × 250mm |
|---|---|
| 位置繰り返し精度 | ±0.01mm |
| 分解能 | 1μm |
| 画像認識 | グレーサーチ LED同軸落射照明 |
| 外形寸法 | (W)960 × (D)1,140 × (H)1,445mm (シグナルタワー・突起物除く。パスライン900mm時) |
| 重量 | 約700kg |
| オプション | ローダー・アンローダー仕様 ワークバキューム機能 ワークヒーター機能 塗布後検査機能 |
