全自動塗布装置

MG1000

  • SMT全自動インラインディスペンサー
  • Mサイズ基板(330×250mm)対応
  • Lサイズ基板(510×460mm)にも対応可能(オプション)
  • エア式、メカ式など様々なディスペンサーが搭載可能

アプリケーション例

  • アプリケーション例-アンダーフィルアンダーフィル
  • アプリケーション例-ペースト半田塗布ペースト半田塗布

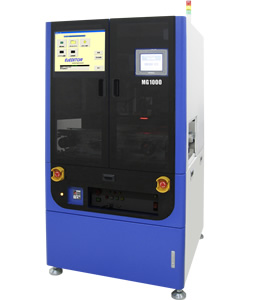

MG1000イメージ

仕様

対応基板サイズ MAX. (W)330 × (D)250 〜 MIN. (W)80 × (D)50mm
駆動方式 ACサーボモータ+ボールネジ
ワーク位置決め
方式
リフトアップ及びサイド決めプレートによるクランプ
搬送方式 丸ベルト搬送
流れ方向 左→右
電源 単相200V±5% 20A
外形寸法 (W)840 × (D)885 × (H)1,537mm
(シグナルタワー・突起物除く。パスライン900mm時)
重量 約400kg
オプション 画像認識による位置補正機能
レーザセンサによるワーク高さ補正機能
