全自動塗布装置

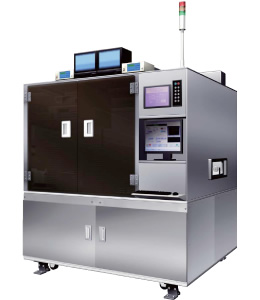

マルチヘッド シールディスペンサー装置
- 基板に配列されたメインシール塗布・ダミー塗布パターンを自在に複数の塗布ヘッドに割り付けることが可能
- ディスペンサー塗布条件を個別に設定することで、一度に複数の材料を使用することが可能
仕様
| FDS3747-4H | FDS4673-4H | FDS7392-6H | |
|---|---|---|---|
| 対応基板サイズ | 370 × 470mm | 460 × 730mm | 730 × 920mm |
| ヘッド数 | 4ヘッド | 4ヘッド | 6ヘッド |
| 塗布位置精度 | ±0.02mm | ||
| 駆動方式 | リニアモーター軸 | ||
| 補正機能 | ニードルクリアランス補正機能 ワーク高さ補正機能 |
||
| 外形寸法 | (W)1,600 × (D)2,000 × (H)1,900mm | (W)1,800 × (D)2,600 × (H)1,900mm | (W)2,500 × (D)3,200 × (H)1,900mm |
